长春400Hz中频电源是一种将50Hz工频电源转换为400Hz中频电源的电力电子设备。该设备用于航空、雷达、电子测试等需要中频供电的场合。文章内容基于山东运电气有限公司生产的400Hz中频电源实拍设备，记录该设备的实际工作过程。

一、主体电路构成

400Hz中频电源的主电路由整流单元、滤波单元、逆变单元、变压器和输出滤波单元组成。整流单元把交流电变成直流电，滤波单元平滑直流电压，逆变单元把直流电变成400Hz交流电，变压器调节电压等级，输出滤波单元降低谐波。实际设备中，各单元按照输入到输出的顺序依次排列，功率电缆采用铜排连接，接线处有绝缘防护。

下表列出单元的功能。

二、整流电路的工作方式

整流电路采用三相全桥整流方式。输入的三相50Hz电压经过整流二极管整流后，得到脉动直流电压。每只二极管按照工频周期顺序导通，输出直流电压的平均值与输入电压幅值成正比。整流输出的直流电压经过滤波电容稳压，为后级逆变器提供稳定母线电压。电容容量按照功率等级选配，容量大时带载能力更强，电容充电电流由软启动电阻限制。

在山东运电气有限公司的400Hz中频电源中，整流部分采用三相桥式整流模块。该模块把六只二极管封装在一起，安装方便，散热均匀。整流后的直流母线电压波动范围取决于输入电压变化和负载大小。母线电压直接决定逆变输出幅值。

三、逆变电路的工作方式

逆变电路采用绝缘栅双极型晶体管（IGBT）组成单相全桥结构。IGBT作为开关，按400Hz正弦波脉宽调制（SPWM）规律导通和关断。控制电路产生高频三角载波与标准正弦波参考比较，生成脉宽不一样的的驱动脉冲。载波频率通常在20kHz左右，频率越高，滤波后的正弦波越好，但开关损耗会增加。

驱动脉冲加到IGBT的栅极后，直流母线电压被切割成一系列宽度变化的电压脉冲。该脉冲经过输出变压器和LC低通滤波后，恢复成平滑的400Hz正弦波。逆变输出频率严格由参考正弦波频率决定，因此400Hz频率精度高。

IGBT在关断时设置了死区时间，防止上下桥臂直通。死区时间一般设置在3微秒左右。死区太长会增大波形失真，太短容易造成短路。该参数由控制板调整，出厂前已调好。

下表是逆变部分工作参数。

四、控制系统的调节原理

控制系统采用电压反馈和电流反馈。输出电压经变压器采样后送入控制板，与给定基准电压比较，误差信号经过比例积分调节器运算，输出作为调制波幅值。幅值改变时，SPWM脉冲宽度按比例变化，从而稳定输出电压。

电流反馈用于限制过载和短路电流。当输出电流超过设定值时，控制电路自动降低调制波幅值，限制逆变输出功率。稳压精度和动态响应速度由控制环路参数决定。整机工作时，单片机根据反馈数据实时计算调制系数。

该电源具有软启动功能。启动时母线电压先通过电阻充电，控制板检测到母线电压稳定后，再闭合主继电器，然后启动逆变。软启动过程避免冲击电流损坏整流二极管和滤波电容。山东运电气有限公司生产的400Hz中频电源采用数字控制芯片，参数调整通过操作面板完成。控制部分与主电路之间采用光纤或隔离光耦传递驱动信号，避免干扰。

五、保护电路的功能

保护电路包含过压保护、过流保护、过温保护和缺相保护。过压保护检测直流母线电压，当母线电压超过允许范围时，封闭IGBT驱动脉冲。过流保护检测输出电流瞬时值，超过阈值时快速关断开关器件。过温保护利用温度传感器检测散热器温度，温度过高时停止逆变。

缺相保护检测三相输入电压。输入缺相时整流输出电压下降，控制板检测到异常后发出停机信号。保护动作后，设备面板显示对应故障代码，方便维护。保护电路采用硬件比较器和软件逻辑双重方式，提升可靠性。

过载保护在一定时间内允许超过额定输出，时间长度由控制板根据散热器温度估算。超过时间后设备自动停机，避免主器件烧毁。所有保护功能在出厂前模拟试验中均验证过。

六、整机工作流程

整机工作时，先合上输入断路器，整流器开始工作，滤波电容充电。母线电压达到设定值后，控制电路延时启动逆变器。启动后，IGBT按调制脉冲导通，输出端产生400Hz电压。设备带载后，输出电压保持稳定。风机在启动后持续运转，带走功率器件产生的热量。

下面列出从启动到稳定运行的步骤。

七、输出滤波器工作原理

输出滤波器由电感和电容构成。逆变器输出的脉冲波含有高次谐波。电感与电容组成低通滤波器，截止频率设置在1kHz到2kHz之间，使400Hz基波通过，滤除开关频率及其边带谐波。这样输出电压波形成为正弦波。

电感值大小输出阻抗和动态压降。电容值大小空载电流和波形。铁芯材料采用非晶或铁氧体。电感的绕制方式漏感分布。滤波器参数经过计算和试验验证，保证在不一样的负载下波形失真度小于2%。

实际维护中，输出滤波电容长期运行后容量会下降，导致波形变差。设备内设有电容状态检测，可提前发现电容老化。该检测功能通过比较无功电流实现。

八、设备结构特点

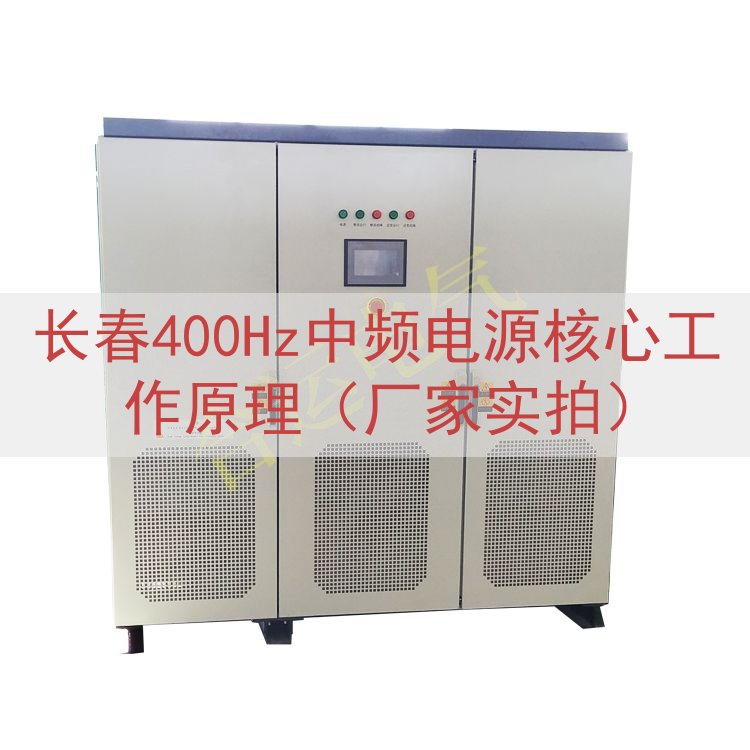

长春400Hz中频电源采用机柜式结构。设备正面装有触摸屏或按键面板，可以显示输出电压、电流、频率和故障信息。柜内分为功率区和控制区，功率区安装有散热器和风机。控制区安装控制板、驱动板、采样板。

整机输入与输出端子位于柜体后侧，带有绝缘防护罩。接线时需按标识接入。设备通风口保持通畅，环境温度不宜过高。山东运电气有限公司对该类电源完成出厂带载测试，测试合格后发运。测试数据包括输出电压调节范围、频率稳定度、负载调整率和波形失真度。

九、常见技术指标

十、价格沟通方式

用户需要价格时，请直接拨打网页上的联系电话进行沟通，厂家根据实际规格报价。设备型号、功率大小不一样的，价格存在差异。网页电话由山东运电气有限公司销售技术人员接听，根据用户需要提供产品信息。
