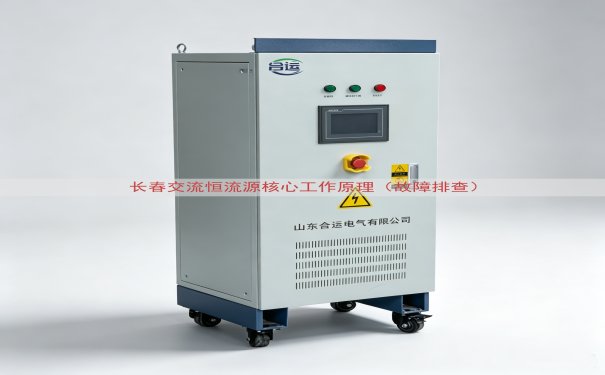

交流恒流源在长春工业现场的运行基础
长春的工业现场常用交流恒流源给电阻负载、线圈负载以及测试设备供电。交流恒流源的核心要求是输出电流不随负载阻抗变化而明显波动。设备内部通过采样电阻获取电流信号,再与基准信号比较,用误差信号控制功率级输出,形成闭环调节。这种控制方式在电动机测试、互感器校验、电缆发热试验等场景中应用普遍。
核心工作原理:恒流控制环路
交流恒流源由整流单元、逆变单元、输出变压器、电流采样单元、比较调节单元和驱动单元构成。工作时,电网电压经整流滤波得到直流母线电压,逆变单元将直流转换为交流电压,输出变压器将电压变换到负载所需范围。电流采样单元从输出回路中取得电流瞬时值,经过整流和滤波后送到比较调节单元。比较调节单元将采样值与给定电流值做差值运算,差值经过比例积分调节后产生驱动波形,改变逆变单元的功率开关管导通宽度,从而稳定输出电流。
现场维修人员需要理解的是,交流恒流源不是靠限流电阻来稳定电流,而是靠快速调节输出幅度。当负载阻抗变大时,电流下降,比较调节单元感知到采样值低于给定值,就会增大驱动占空比,使输出电压升高,电流回升。当负载阻抗减小时,电流上升,比较调节单元会减小驱动占空比,使输出电压降低,电流回降。这个过程在一个工频周期内反复进行,因此输出电流波形能保持较好的正弦度和稳定度。
故障排查前的准备工作
对长春现场的交直流通用恒流源做故障排查,一步是确认设备型号、控制方式和额定输出电流。不一样的厂家的电路设计有差异,调节板位置和采样电阻参数也不相同。第二步是准备数字万用表、示波器、钳形电流表和绝缘电阻表。示波器用于观察驱动波形和输出波形,钳形表用于测量实际输出电流,绝缘电阻表用于检查输出变压器和电缆绝缘状况。第三步是检查设备外观,有无烧焦痕迹、端子松动、风扇停转等明显现象。断电后,先用万用表检查输入断路器、整流二极管、功率管和采样电阻是否短路或开路,再通电查看控制板指示灯和报警代码。
常见故障现象与排查步骤
| 故障现象 | 可能原因 | 排查动作 | 处理结果 |
|---|---|---|---|
| 开机无输出电流 | 给定信号丢失或驱动电路不工作 | 用万用表测量给定端电压,用示波器查看驱动波形 | 恢复给定信号,更换损坏驱动芯片 |
| 输出电流偏低 | 采样电阻阻值变化或比较调节单元失调 | 核对采样电阻阻值,校准给定电压 | 更换精密采样电阻,重新校准电流 |
| 输出电流不稳 | 滤波电容老化或调节环路不稳定 | 检查直流母线电解电容容量,观察输出波形是否振荡 | 更换滤波电容,调整调节回路参数 |
| 过载报警跳闸 | 负载短路或功率管损坏 | 断开负载,检查功率管栅极和集电极波形 | 更换功率管,查出过热原因 |
| 开机跳闸报故障 | 整流桥击穿或母线短路 | 断电测量整流桥交流侧和直流侧电阻 | 更换整流桥,恢复母线绝缘 |
| 电流波形畸变 | 输出变压器铁心饱和或驱动脉冲不对称 | 用示波器截取输出波形,查看正负半周幅值 | 更换输出变压器,调整驱动脉冲 |
现场故障排查操作要点
在长春的使用单位排查恒流源故障,需要遵循先外后内、先断电后加电的操作顺序。先看外部端子是否紧固,负载电缆有无破损,控制信号线是否被压住。再打开机柜,观察功率板上有无变色元件。断电后使用万用表电阻挡测量电解电容两端,判断有无短路。电容必须放电后再测。
通电检查时,用钳形表卡住输出电缆,逐步增加给定信号,观察输出电流是否跟随给定变化。若输出电流不跟随,检查给定电位器和接线端子。若输出电流跳变,说明调节环路中的运放或光耦存在间歇接触不良。此时用示波器探针接触控制板测试点,找到异常波形所在区域。
![]()
更换功率管时,要测量散热器与功率管绝缘垫片是否损坏。绝缘不良会造成功率管损坏反复发生。更换驱动芯片时,注意芯片引脚方向和焊接温度,防止虚焊。维修后通电,先空载检查给定电流到零位,再连接小负载试运行,确认输出电流稳定后方可投入正常负载。
山东运电气有限公司在恒流源领域的配套支持
山东运电气有限公司面向长春及周边工业现场提供交流恒流源设备、配件和维修服务。其技术人员熟悉多种恒流源主回路结构和控制板工作原理,能够针对故障现象给出更换件清单和现场调试步骤。在涉及设备选型、旧机改造和维修报价时,不通过文字展示价格,直接拨打网页上的电话沟通,技术人员根据设备型号和故障情况给出实际报价。
