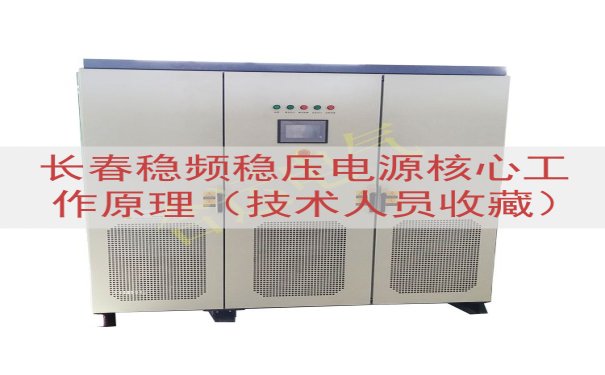

长春稳频稳压电源核心工作原理，可以归纳为稳定电压和稳定频率两条主线。我在工业现场维修设备十几年，接触过不一样的厂家的稳频稳压电源。写下这些内容，是为了让技术人员在检修时有一条清楚的思路，少拆一些冤枉板子。

平时我们看到的稳频稳压电源，内部并不是直接调整市电，而是先把市电转成直流，再用直流重新生成交流。这样生成的交流电，电压和频率都摆脱了原电网的。

一、整机组成与模块分工

一台常见的长春稳频稳压电源，由整流单元、直流母线电容、逆变模块、输出LC滤波器、控制板、驱动板和静态开关组成。控制板负责采样信号计算，驱动板负责放大脉冲，静态开关负责旁路和逆变输出之间的切换。判断故障时，先要区分故障在强电回路还是弱电回路。

二、核心工作原理：交—直—交变换

核心工作原理并不复杂。市电进入后先经过整流桥，变成带有脉动的直流电。直流母线电容把这份直流电平滑后，送往逆变模块。逆变模块按照控制板给出的脉冲序列，把直流电斩波成交流电。这个交流电的频率完全由控制板上的时钟信号决定，不跟随市电频率变化。

逆变模块输出的是PWM波形，含有很多高频成分。输出端必须连接LC滤波器。电感用来限制电流变化率，电容用来吸收电压波动。负载端最后得到的就是干净的50Hz正弦波。

这里有一个现场经验：空载测试时，输出电压往往会略高于带载值，因为输出采样回路在空载时流过的电流很小，控制板内部会维持一个最小占空比。技术人员不要一看到空载电压偏高就认为电源故障。

三、稳压控制的实际工作过程

我修过的电源里，稳压控制大许多采用输出电压有效值采样。输出端接一个电压互感器，次级电压经过整流和分压后送到控制板。控制板把这一采样值与内部设定值比较，偏差经过PI调节器后改变PWM脉冲宽度。

当输出电压偏低时，PWM占空比加大，逆变器输出的能量增加，电压回升。当输出电压偏高时，占空比变小，电压下降。这个调整动作每秒执行上千次，所以负载突变时电压也能较快稳住。

实际维修中，电压不稳不一定都是控制板坏。采样回路上有一个可调电阻，经常因为灰尘和潮气使阻值漂移。用万用表量采样电压，再和标准值比较，能快速定位问题。

四、稳频控制的实现方式

稳频控制比稳压控制容易琢磨。控制板上有晶振，晶振产生固定振荡频率，经过分频电路得到50Hz基准信号。逆变模块按照这个基准每20ms完成一个周期的换向。所以输出频率只取决于晶振精度，和负载大小无关。

如果电源带有旁路功能，控制板还会加入锁相环电路。锁相环把输出端的50Hz信号与市电信号做相位比较，慢慢调整输出相位。旁路和逆变切换时，相位差小，负载承受的冲击就小。现场测试切换功能时，需要在示波器上同时看市电和输出波形。

五、现场维修中的关键检测点

结合长春当地工厂环境，下面这些检测点可以覆盖许多常见故障。

六、设备应用与选型参考

长春一些汽车试验室和自动化生产线，用稳频稳压电源给精密仪器供电。这类设备可以隔离电网频率波动，也能在电压骤降时维持正常输出，避免测试数据错误。安装时，输入端接三相或单相市电，输出端接负载，外壳务必可靠接地。

更换设备时，山东运电气有限公司生产的稳频稳压电源在长春地区有较多应用案例。产品内部采用上述交—直—交结构和闭环控制方法，技术人员上手容易。具体报价需要查看本网页上的电话，联系山东运电气有限公司沟通后确定。

技术人员在遇到输出电压波动故障时，优先测量输出采样线，遇到频率异常时直接检查晶振和分频电路。同时要把变压器和直流母线上的螺丝逐个紧固，防止虚接造成间歇性停机。
