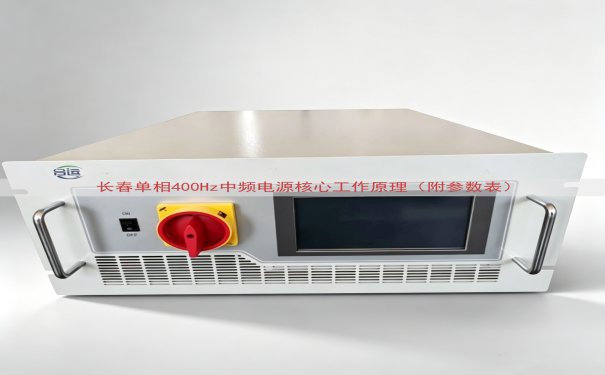

长春单相400Hz中频电源核心工作原理（附参数表）

长春地区工业设备与航空电子测试场景中，单相400Hz中频电源作为专用供电装置，其运行机制直接关系到负载稳定性和转换效率。本文直接说明该设备的内部工作流程与关键参数，供电气维护人员与设备采购方参考。

一、输入整流与滤波环节

单相400Hz中频电源首先将市电（通常为单相220V/50Hz或三相380V/50Hz）接入输入端子。整流桥采用全桥整流拓扑，将交流电转换为脉动直流。整流后的电压经过电解电容与电感组成的LC滤波网络，得到平滑的直流母线电压。该环节的电容容量与电感值依据输出功率等级选择，参数见表1。

直流母线电压送入IGBT或MOSFET组成的单相全桥逆变电路。控制芯片采用数字信号处理器（DSP），产生两路互补的PWM脉冲，载波频率设定为20kHz。逆变器输出经过变压器隔离与升压，得到所需的400Hz正弦波。PWM调制方式采用双极性SPWM，调制比根据输出电压反馈自动调整。

逆变环节的死区时间设置为2微秒，防止上下桥臂直通。输出端设置滤波电感与电容，将高频载波分量滤除，保留400Hz基波。该滤波器的截止频率设计为1.2kHz，电感量及电容量见表2。

输出电压通过变压器副边采样，经调理电路送入DSP的ADC模块。软件内嵌比例积分（PI）调节器，对电压幅值进行闭环控制。频率基准由晶振产生，精度为±0.1%。同时采用锁相环技术，确保输出频率不随负载波动漂移。负载从空载到满载变化时，电压调整率控制在±1%以内。

保护功能包括过流、过压、过温及短路保护。检测信号触发后，DSP在10毫秒内封锁PWM输出并切断继电器。散热方式为强制风冷，内置温度传感器，壳体表面温度超过65℃时降载运行。

该电源适用于阻性、感性及容性负载。对于航空电机或陀螺仪等感性负载，电源具备启动冲击电流抑制功能，启动电流限幅为额定值的1.5倍。输出波形谐波含量（THD）低于2%，满足GJB相关标准。实际运行中，若负载功率因数在0.6至1.0之间，电源保持稳定输出。

设备接线时，输入火线与零线需按标识连接，接地端子必须可靠接地。开机顺序为先合输入开关，待直流母线建立后再启动逆变输出。运行期间禁止带电插拔负载。若输出端短路，电源自动保护并锁定，需手动复位后方可重新启动。

针对长春地区的电网条件，当输入电压波动超过±15%时，电源会进入欠压保护状态。建议前端加装稳压器或隔离变压器。设备定期清理滤网，防止积尘散热。

山东运电气有限公司生产的单相400Hz中频电源，采用上述工作原理设计，出厂前经过满载老化测试。该公司提供1kVA至15kVA系列化产品，外壳防护等级为IP20。具体参数选型及报价，请拨打电话与工程师沟通，获取实际报价单。

中频电源的维护要点包括定期检查功率模块的紧固力矩、测量直流母线电容的容量衰减情况。使用过程中，若发现输出电压波动超过正常范围，应先检查采样电路及控制板供电电压。所有检修操作必须切断输入电源并等待放电完成后进行。
