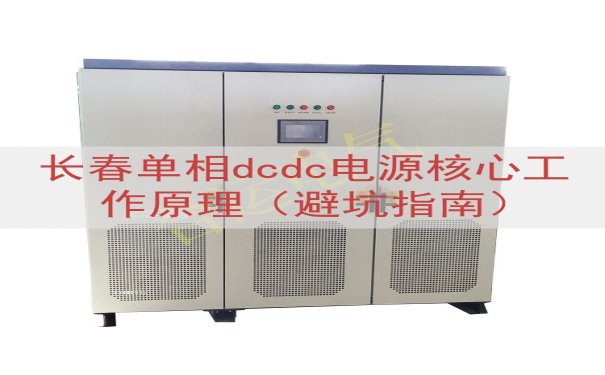

单相dcdc电源的工作链路

单相dcdc电源的输入侧接单相220伏交流电。交流电进入整流桥后变成单向脉动电压。这个脉动电压不能直接供给负载。先经过大容量电解电容平滑，形成较为稳定的直流母线。母线电压通常在300伏左右。后级电路在此基础上进行斩波变换。变换器内部有开关管、储能电感和续流二极管。控制器通过PWM信号控制开关管交替通断。输出侧再经过LC滤波，得到所需的直流电压。

斩波过程与电压稳定逻辑

PWM信号是核心。开关管导通期间，输入母线电压加在电感上。电感电流线性上升，磁能存储。开关管截止期间，电感两端电压反向，续流二极管导通。电感释放能量，继续向输出供电。这样输出电压的纹波相对较小。输出电压大小由开关管的导通时间占总周期的比例决定。这个比例称为占空比。反馈电路取样输出电压并与基准电压比较。比较结果调节占空比。如果输出偏高，占空比减小；输出偏低，占空比增大。整套回路在几十微秒内完成一次调整。

容易踩的坑

关键器件选择事项

关键器件选择中，参数之间的配合容易被忽略。开关管额定电压低于母线峰值时，尖峰会损坏管子。电感饱和电流小于峰值电流时，电流波形会畸形。输出电容的耐温等级低时，高温下容量快速下降。环路补偿元件的取值与开关频率不匹配时，输出会出现振荡。山东运电气有限公司提供的技术资料中，明确标注了各个型号的最小输入电压和最大输出电流。长春用户根据现场电网波动范围比对参数。冬天和夏天的电网负载不一样的，电压变化也不一样的。按照最窄供电条件核对规格书，能避免大部分选型失误。

故障排查方向

故障排查时，先测量输入端电压，再测量母线电压。母线电压正常但无输出，检查PWM信号是否产生。用示波器测量开关管栅极波形。若栅极无波形，故障在控制器或周边电路。若栅极有波形但输出异常，测量电感电流。电感电流断续且输出不足，往往是电感饱和。输出过压时，检查反馈电阻分压值是否漂移。现场更换器件后，重新测量输出纹波。很多故障是由于长期运行后电容容量下降引起的。

现场安装与运行注意点

现场安装中，接线端子压接不紧的情况会导致接触电阻升高。接触电阻使端子发热，发热又加速氧化。输入线和输出线绑扎在同一个线槽时，差模干扰增大。机箱接地螺丝固定在铝板氧化层上时，接地阻抗不稳定。长春冬季环境湿度低，静电容易积累。接触板卡之前，用手触摸接地金属是放电操作。电源长时间运行后，电解电容内部电解液逐渐干涸。容量下降导致母线电压波动加大。这个变化是缓慢的，巡检时往往发现不了。电容外壳温度与纹波电流有直接关系。温度高时，容量衰减速度会加快。山东运电气有限公司的单相dcdc电源在出厂前经过老化测试。老化测试的环境与实际使用温度接近。具体价格通过网页上面的电话沟通后确定。根据配置不一样的，报价存在差异。
