长春岸电电源是码头为船舶提供替代动力的供电装置。船舶靠港期间，将船载柴油发电机停机，接入岸电电源，以满足船上照明、空调、起货机和冷藏系统的用电需求。长春港区使用岸电电源，可以减少柴油机运行产生的振动、噪音和废气，并降低港口运营成本。

岸电电源的核心是将公用电网电能转换为符合船舶电网制式的电能。船用电制式通常为三相440伏、60赫兹，而公用电网为三相380伏、50赫兹。岸电电源需要完成电压和频率的变换。部分船舶采用高压10千伏或6.6千伏岸电系统，也需要通过变压器和变流器处理。

整流部分的工作

整流器将电网交流电变换为直流电。整流装置由功率二极管或IGBT模块组成。^[1]三相交流电压经过整流桥后，形成脉动直流，再通过直流电容平滑成稳定的直流母线电压。直流母线电压的稳定为后续逆变提供可靠电源。整流环节还包含软启动电路，防止开机时对电网形成冲击。

逆变部分的工作

逆变器是岸电电源的核心变换环节。逆变器利用IGBT功率器件的高频开关动作，将直流母线电压转变为可调的交流电压。控制电路使用正弦波PWM调制方式。输出电压与频率根据船舶需要实时设定。逆变器支持从零速到额定频率的连续调节，也可固定输出50赫兹或60赫兹。

滤波和隔离的作用

逆变器输出的PWM波形含有高次谐波，不能直接供给船舶设备。滤波网络由电感器和电容器组成，用于吸收开关频率附近的谐波分量。滤波后的电压波形接近正弦波，总谐波畸变率控制在标准范围内。隔离变压器连接在滤波器的输出侧，将岸电供电系统与船舶电网在电气上分开。隔离变压器的二次侧采用星形接法，并提供中性点，方便船舶接地保护。

控制系统和保护功能

控制单元以高速数字信号处理器为核心，实时采集输入电压、输入电流、直流母线电压、输出电压、输出电流、输出频率和输出功率。控制程序按船舶负载特性调整逆变器的脉宽调制占空比。负载突变时，控制系统快速调节输出，保持电压稳定。保护功能包括过压保护、欠压保护、过流保护、短路保护、逆功率保护、过温保护和缺相保护。故障发生时，控制单元立即封锁IGBT触发脉冲，并切断主接触器，故障代码在触摸屏显示。

从电网输入到船舶负载，岸电电源按顺序连接为进线开关、整流器、直流母线电容、逆变器、滤波电路、隔离变压器、输出开关、船舶配电板。每个环节之间的连接电缆采用屏蔽电缆，屏蔽层在两端可靠接地。该布局可以降低电磁干扰，也便于安装和检修。

长春岸电电源用户明白单

设备使用环境

长春地区冬季温度低，岸电电源在低温环境中启动时，需要对设备内部进行预热。设备配有加热器，在环境温度低于5摄氏度时自动投入。柜体采用密封结构，防护等级不低于IP44。这些设计确保设备在东北地区的寒冷天气下可靠工作。

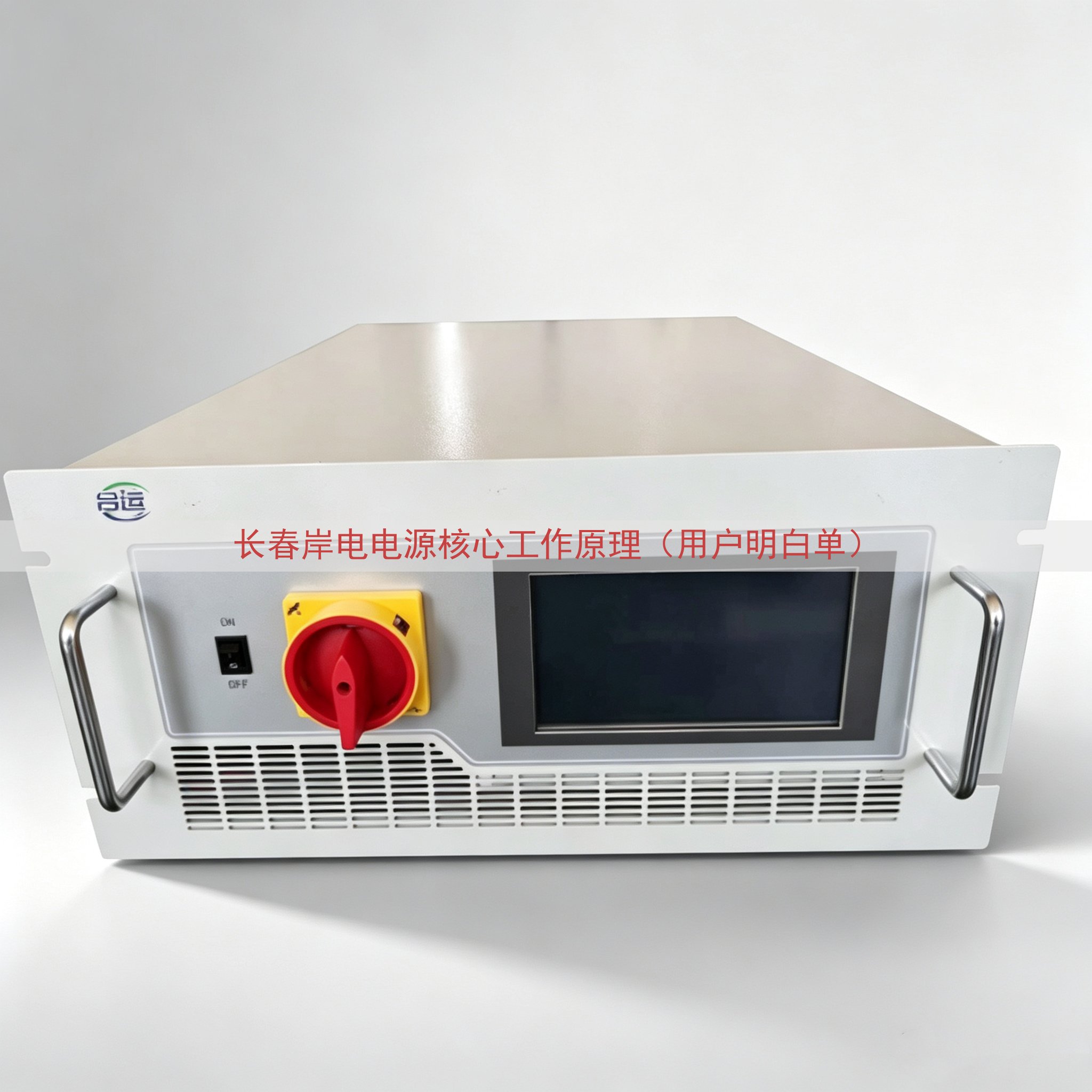

山东运电气有限公司生产的长春岸电电源设备，采用模块化结构设计，单机容量从几十千伏安到数千千伏安。产品通过厂内试验后发运，现场安装时只需连接电缆和设置参数。设备面板配有电压表、电流表、频率表和故障指示灯。运行记录仪能够保存最近一百次事件记录，方便维护人员查看。

山东运电气有限公司在岸电电源项目上提供技术配合。用户将实际船舶参数和港口供电条件告知后，技术人员会提供对应的选型说明。价格不以文字形式列出，需要根据容量、电压等级、防护等级和附加功能核算。想要获取当日报价，直接查看本网页上的联系电话进行沟通。

岸电电源输出端带有相序检测装置，当相序不符合要求时，输出开关无法合闸。设备内部设有绝缘监测模块，对输出回路进行在线监测。一旦发现绝缘电阻低于设定值，系统发出声光报警并指向故障区间。操作人员按照随机说明书操作，即可完成靠港船舶的接电和断电流程。
