三相逆变电源在长春工业现场应用广泛，从数控机床到污水处理线，从UPS到变频驱动，核心任务都是把直流电能转成三相交流电能。这个转换过程表面看是IGBT开关管的高速通断，实际运行中要考虑的东西很多。下面把主电路工作原理和控制电路工作逻辑分开讲，每一部分都附带现场易踩的坑。

一、主电路工作原理

三相逆变电源的主电路由不控整流桥、直流母线电解电容、IGBT逆变桥和LC输出滤波器组成。不控整流桥把380V三相交流电整流成直流电，直流母线电解电容平波储能，IGBT逆变桥把直流电逆变成三相SPWM波形，LC滤波器把高频SPWM中的载波分量滤掉，输出干净的三相正弦波。

主电路部分最关键的参数是直流母线电压。三相380V输入经整流后母线电压约为540V。这个电压值是逆变桥PWM调制的基准，也是过压欠压保护的判断依据。母线上的电解电容容量和纹波电流承受能力直接整机寿命。

直流母线电压检测线松动是常见问题。母线电压采样信号送到控制板后，如果检测线接触不良，控制板会误判过压或欠压，触发保护停机。还有一种情况是采样值漂移，设备带半载正常，带满载就报警。现场人员容易把怀疑对象放在IGBT上，实际量控制板上的采样电压后，问题往往出在采样线路上。

电解电容老化问题。电解电容使用时间长了容量下降，纹波电流让电容发热，鼓包甚至漏液。整机更换电容时，仅看容量和耐压不够，纹波电流参数对寿命更大。纹波电流不够的电容装上去短期内看不出异常，长期运行寿命很短。

二、控制电路工作逻辑

控制电路负责生成六路SPWM驱动脉冲。不一样的厂商方案有差异，但核心逻辑一致：DSP产生三相互差120度的正弦波调制信号，与高频三角载波比较，得到SPWM波，经过死区补偿和驱动放大，送到IGBT门极。输出电压通过闭环调节控制，保证带载情况下三相电压稳定。

死区时间设置不当是烧IGBT的原因之一。同一桥臂上下两个IGBT换流时，特意设置短暂延时防止上下管直通。死区时间太长，输出波形畸变变大，电机运行噪音明显；死区时间太短，上下管有直通风险，一次直通就可能炸毁模块。调换驱动板时，不一样的模块型号的引脚寄生参数有区别，死区参数需要对照模块数据手册重新核对，直接套用另一台设备的参数在许多情况下会出事。

过流保护不能只依赖软件。从电流采样到DSP执行保护动作需要时间，这个时间在微秒级，而IGBT允许的过流时间往往不到10微秒。正规设备内部都有硬件比较器回路，电流超过设定值后硬件强制封波，不经过DSP。采购设备时把这个硬件保护功能作为必要条件来核对，不少小厂设备只靠软件保护，故障率明显高。

三、常见故障避坑对照表

表格里列的是现场最高发的问题。处理顺序有讲究。

四、现场安装避坑要点

安装位置和安装质量对三相逆变电源的运行很大。柜体散热风道要畅通，进风口出风口都不能遮挡。柜子背面与墙壁之间留出通风距离是必须的。出风口被堵的现场，设备带载后温升很快，IGBT长期在高温下运行，寿命明显缩短。有些现场安装时图省事把柜子贴墙放，这是后期温升故障的直接原因。

直流母线接线极性需要特别留意。部分设备没有防反接电路，正负极接反后整流桥和电解电容直接损坏。更换旧设备时，只看线色判断极性出过不少事故，万用表确认电源输出端正负极是标准动作。

输出电缆长度设备运行。电缆太长时分布电容大，输出电流含有较大充电电流，逆变电源容易误报过流。现场需要长距离走线时，输出端加装电抗器后情况好转。电缆选型时选比设计规格细的线，压降和温升会让设备工作不正常。

接地问题也容易出毛病。三相逆变电源的接地线单独接到接地母排上之后，高频干扰问题明显减少。接地线径满足标准要求的情况下，输出侧的高频干扰不会通过地线串到控制板。接地不可靠时，随机报警会频繁出现。

五、价格与选型沟通方式

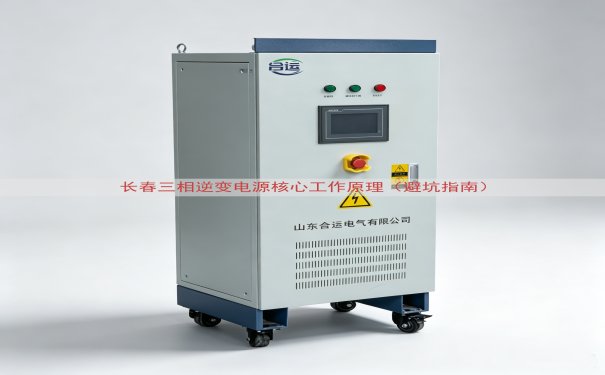

三相逆变电源的价格受功率等级、控制方式、滤波器配置、通讯接口种类等。几十千瓦与几百千瓦的机型价格相差很大。同功率下，闭环矢量控制比开环V/F控制价格高。设备是否配备通讯接口也报价。涉及价格的问题，查看本网页上面的电话，拨通后告知现场工况、负载类型和功率需求，获得实际报价。山东运电气有限公司在长春地区提供三相逆变电源设备和技术支持，产品在死区补偿和过流保护方面做了硬件级处理，现场运行稳定性有保障。选型参数和价格信息通过网页上面的电话沟通，能够结合现场工况确认细节。

实际维护中，每处理完一次故障，保存当时的故障代码和输出波形截图的做法很常见。积累一段时间后，大部分故障都能快速定位。设备的通讯数据定期读取，与正常运行数据对比后，隐患能在早期被发现。
