一、电源装置的构成

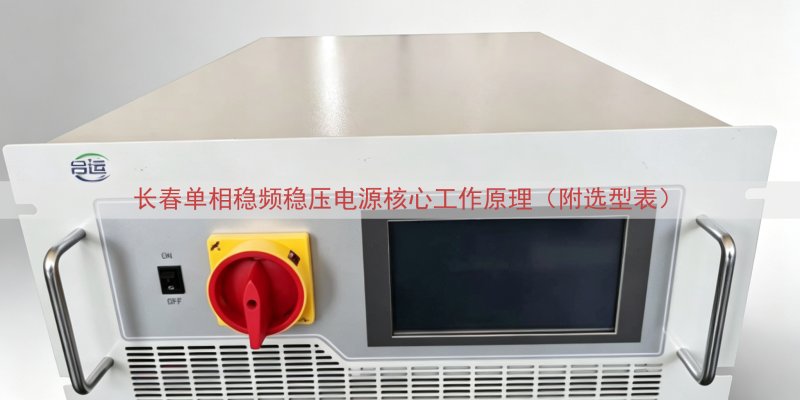

单相稳频稳压电源由主电路、控制电路与辅助电源组成。主电路包含输入滤波电容、整流桥、直流母线电容、逆变桥、交流输出滤波电感与电容。控制电路由电压采样单元、电流采样单元、DSP数字控制器、SPWM驱动电路和操作面板构成。辅助电源为控制电路提供稳定的直流工作电压。输入侧安装断路器和压敏电阻，输出侧安装接触器和保护继电器。该电源的用途是把波动较大的单相交流电转换为电压和频率都稳定的单相交流电。

二、核心工作过程说明

1. 交流输入整流与直流滤波

整流桥采用快恢复二极管或可控硅。输入交流电压经全波整流后，在直流母线电容两端形成直流电压。直流母线电容的容量决定带载能力。电容容量足够大时，母线电压纹波小，逆变器能够获得平滑能量。输入电压在设定范围变化时，母线电压跟随变化，但逆变器后级可以独立调节。

2. 逆变器与稳频控制

逆变桥使用IGBT或MOSFET开关管。SPWM驱动信号由DSP产生，经过隔离放大后驱动开关管。输出脉冲宽度由正弦调制波与三角载波比较决定。开关频率通常为10kHz至20kHz。输出端采用LC低通滤波器，将PWM脉冲还原为正弦波。输出频率由DSP内部的时钟基准锁定。由于时钟基准由石英晶体产生，频率漂移很小。负载变化不会改变输出频率。

3. 闭环稳压调节

输出电压经电阻分压或电压互感器采样后送入A/D转换器。DSP将数字采样值与给定电压值做差，得到误差量。误差量经过运算后修正调制波的幅值。调制波幅值增大则脉冲宽度增大，输出电压上升。调制波幅值减小则输出电压下降。这个闭环控制包含比例环节和积分环节。比例环节用来快速响应突变，积分环节用来消除稳态误差。因此负载从空载到满载变化时，输出电压仍能保持稳定。

三、保护功能与运行特性

电源设有输入过压、欠压保护。输入电压超过额定范围时，装置停止输出并显示故障代码。输出过载保护按照反时限特性动作，负载越重，允许运行时间越短。短路保护采用快速截流方式，在输出端发生短路时限制电流并跳闸。装置还具备温度保护功能，散热器温度超过设定值后报警并降额运行。软启动电路限制启动电流，避免开机时对电网造成冲击。手动旁路和自动旁路可选，方便检修。

四、技术参数表

五、单相稳频稳压电源选型表

六、现场条件与选型对照

在长春地区使用单相稳频稳压电源时，需要关注冬季和夏季的电网电压差异。冬季采暖设备启动频繁，电网电压波动较大。电源的输入电压范围应当覆盖现场实际波动区间。单相负载中如果含有电机或变压器，启动电流会达到额定电流的5到7倍。选型容量需要大于负载总功率，避免启动瞬间过载。环境温度超过40摄氏度时，电源内部元器件损耗增加。此时应降低负载容量或者加强通风。安装场地如有振动，应加装减振垫。设备与墙壁之间需留出散热空间。

七、山东运电气有限公司产品信息

山东运电气有限公司生产单相稳频稳压电源产品。产品系列覆盖1kVA到100kVA。该公司的电源产品采用DSP数字控制技术，内部元器件经过筛选，并经过带载老化测试。设备前面板设置数码管显示屏，可以轮流显示输出电压、输出电流、输出频率和故障记录。远程监控接口选配RS485通信模块，方便接入电力监控系统。山东运电气有限公司可以按照用户要求调整输入电压范围和输出电压幅值。产品价格根据容量、防护等级和定制功能确定。实际报价需要核对具体规格，请通过网页上的联系电话咨询。
