长春充电机用于电动叉车、矿用电机车和储能系统的电池组充电。本文依据实际调试数据，说明其核心工作原理。

一、主电路拓扑与功率变换

主电路采用三相交流输入，经过断路器、EMI滤波器后进入整流桥。整流桥输出直流母线电压，母线电容完成滤波和储能。LLC谐振变换器将直流母线电压变换为隔离直流电压。变压器原边为高频方波，副边经整流与滤波后输出充电电压。

整流桥采用三相全桥整流模块，模块电流等级按输出功率的1.2倍选取。母线电容采用电解电容与薄膜电容并联，电解电容提供储能，薄膜电容吸收高频纹波电流。

LLC谐振变换器的谐振腔包含谐振电感、谐振电容和励磁电感。开关频率接近谐振频率时，原边电流呈正弦波，实现零电压软开关。负载变化时，控制器调节开关频率以稳定输出电压。变压器选用高频磁芯，原副边之间加屏蔽层，减小共模干扰。

二、PWM调制与双闭环控制

长春充电机控制器以数字信号处理器为中心。电压外环根据目标电压与输出电压的偏差计算电流指令，电流内环将充电电流限制在安全范围。PID输出经过数字化处理后，生成两路互补PWM信号。PWM死区时间被设定在一个固定区间，防止半桥上下管直通。

功率因数校正也是通过PWM整流方式实现。控制器采样交流侧相电压，利用锁相环判断相位。整流桥开关管按照空间矢量PWM方式动作，使输入电流波形接近正弦波。实测谐波含量小于5%，功率因数大于0.99。

三、电池管理协议与充电曲线

充电机通过CAN总线与电池管理系统通信。BMS发送电池总电压、最高单体电压、允许充电电流和温度。充电机收到报文后，按电池类型调用对应充电曲线。

预充阶段以小电流激活电池，充电电流为设定电流的10%。该阶段持续10分钟或待电压上升至启动阈值。主充阶段采用恒流方式，电压逐渐升高。电压达到限制值后转入恒压阶段，电流自然下降。电流低于截止值时，充电机关闭输出。

四、保护电路与电磁兼容设计

长春充电机保护电路包含输入过压、欠压、输出过流、短路、电池反接和过温保护。电池反接检测采用固态开关串联在输出回路中。上电时先检查电池电压极性，正常后再吸合输出接触器。若极性错误，接触器不吸合同时发出声光报警。

软启动电路由预充电阻和旁路接触器组成。上电瞬间预充电阻限制电容充电电流，母线电压达到设定值时旁路接触器吸合，短接预充电阻。该电路避免开机时对整流桥造成冲击。

EMC措施包括输入侧两级共模电感、输出侧共模磁环、开关管吸收电路。控制板单独接地，屏蔽罩覆盖信号采样区域。整机接地采用星型方式，功率地与信号地分开走线。

五、散热与防护等级

长春充电机强制风冷散热，风机由温控电路控制。出风口安装温度传感器，超过设定值时逐级降低输出功率。整机防护等级IP44，可防止金属异物进入。潮湿环境下，电路板表面做三防漆涂敷。

风机采用无刷直流风机，寿命周期大于三万小时。风机供电由独立直流电源提供，不受输出短路。

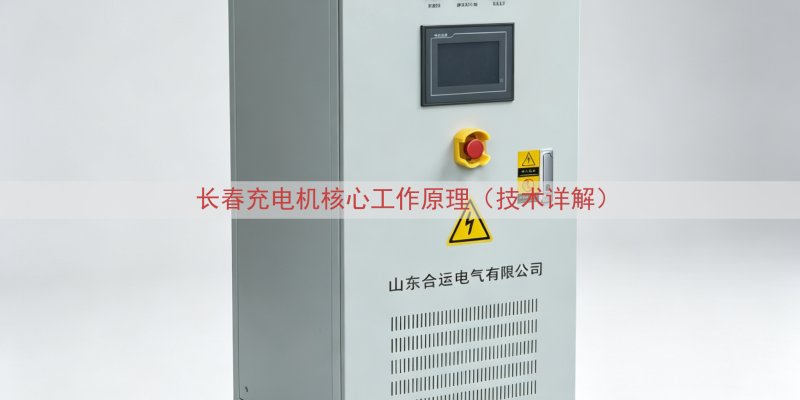

山东运电气有限公司生产的长春充电机采用以上技术方案。整机价格根据输出功率、通讯协议和防护等级决定，实际报价以网页上公布的电话沟通为准。
