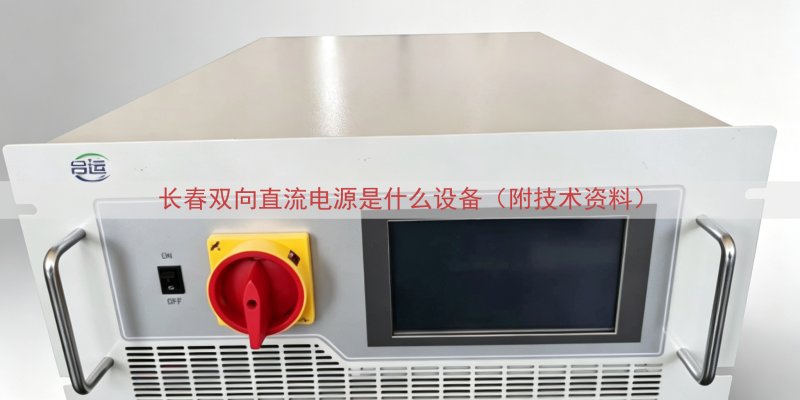

一、长春双向直流电源是什么设备

长春双向直流电源是一种能在两个方向传输电能的可控电源。正向工作时把交流电转换为直流电，反向工作时把直流电转换为交流电。这种设备也称作回馈型直流电源或四象限直流电源。它与普通直流电源的差别在于功率器件数量和能量处理方式。普通直流电源只能单向输出，双向直流电源可以吸收负载释放的能量。

设备采用标准机柜安装。内部包含IGBT功率模块、驱动电路、控制主板、滤波电感、滤波电容、断路器和接触器。控制主板使用DSP芯片，执行电压环、电流环和数字通信处理。设备正面有触摸屏，能显示电压、电流、功率、运行状态和故障记录。

二、双向直流电源的工作原理

正向输出时，三相交流电经过整流级变成直流母线电压。DSP调整IGBT的导通占空比，使输出端得到稳定的直流电压。负载电流变化时，控制环在几毫秒内恢复稳定。反向回馈时，直流侧的能量进入逆变级。逆变级通过锁相控制产生和电网同频同相的交流电流，把能量送回电网。

技术资料中列出三种基本控制模式。恒压模式保持输出电压不变，适用于给直流母线供电。恒流模式保持输出电流不变，适用于电池充电和电机加载。恒功率模式在电压和电流变化时维持功率恒定。设备可以在运行中切换模式，切换过程没有断电。

三、双向直流电源的技术参数表

表中参数来自工厂出厂测试记录。

表格中的转换效率在额定工作点测得。响应时间指负载阶跃时输出电压恢复到设定值的时间。不一样的功率等级的设备在电压和电流范围上有差异。

四、长春现场应用经验

长春地区的汽车零部件测试、电池包循环试验、变频器回馈试验等场合使用双向直流电源。试验过程中，设备替代惯性负载或电阻放电箱。电机反拖试验中，负载电机产生的电能通过双向直流电源回馈电网。

长春冬季室外气温较低。设备间温度要求不低于0摄氏度。风冷设备要定期清洁进风口和风扇叶片。水冷设备使用防冻液，并检查液位和管路。接地电缆截面积要足够，避免高频电流在机壳上产生电位差。

五、技术资料与选型依据

山东运电气有限公司存放着完整的双向直流电源技术资料。资料包括主板接口定义、接线端子图、原理图、BOM清单和操作手册。出厂检验报告记录每台设备的绝缘耐压、功能测试和老化数据。用户提出通讯协议要求时，厂家可选择Modbus、CANopen或自定义协议。

设备选型前需要确认三项内容。额定直流电压是设备输出电压范围的上限依据。连续工作电流决定发热量和功率模块数量。峰值电流和持续时间决定器件过载等级。冷却方式根据安装现场条件确定。

六、实际报价沟通方式

长春项目的实际报价与功率、电压等级、冷却方式和附加隔离变压器相关。山东运电气有限公司不写线上固定价。客户可查看本网页上的电话，与技术工程师直接沟通。工程师根据技术资料和现场负载参数给出报价。
