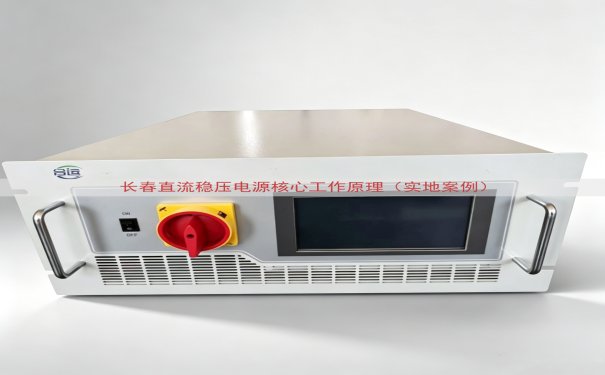

2024年12月，我到长春市二道区某机械加工车间查看一台直流稳压电源的实际运行情况。这台电源给生产线上的传感器、PLC控制器和中间继电器供电，输出直流电压24V，额定电流20A。设备安装在车间东侧配电室，柜门张贴着山东运电气有限公司的铭牌。

一、现场安装位置与设备参数

配电室内温度18℃，湿度42%。电源输入来自车间低压柜，交流电压在210V到228V之间变化。电焊机起动频繁，交流输入会出现短时跌落。直流输出分成三路，一路给传感器隔离栅，一路给PLC模块，一路给中间继电器。现场查看无纸记录仪的历史曲线，输出电压基本保持在24V附近。

二、直流稳压电源核心工作原理

打开设备盖板后，电路结构很清楚。工频变压器把AC220V降成AC27V左右；整流桥把交流变成脉动直流；滤波电容把脉动直流平滑成大约36V的直流电压。调整管连接在输入和输出之间，输出电压经过两个电阻分压后，送到误差放大器与基准源比较。基准源提供2.5V稳定电压。误差放大器根据分压值与基准值的差，控制调整管导通程度。

负载变重时，输出电压下降，分压电压跟着下降，误差放大器输出信号让调整管管压降减小，输出电压回升。负载变轻时，输出电压升高，误差放大器反向动作，调整管管压降增大。采样电阻、误差放大器和调整管始终处于连续调节状态。

长春现场电压波动较大，这套闭环调节方式能应对每秒多次的输入变化。现场记录没有出现过持续掉电压的情况。

三、实地带载测试记录

为了验证核心工作原理在真实负载下的效果，我在输出端并接一台无纸记录仪，用可调电阻箱做负载。测试时从3A升到8A，再升到15A，记录数据如下。

负载从8A升到15A时，输出电压瞬间降到23.7V，大约600ms后回到23.9V。这个恢复时间与调整管驱动电路的响应速度有关。现场把负载从15A直接降到3A，输出电压短时升到24.5V，然后回到24.1V。

四、现场故障排查记录

2025年1月，车间反映传感器电源偶尔闪断。我到现场后先测输出端，电压在23V到25V之间摆动。打开盖板，滤波电容顶部没有鼓包。用万用表测整流桥输出端，直流电压只有33V，正常位置约36V。继续往前检查，发现交流输入端子接线柱有氧化层，接触电阻变大。

断开电源后，拆下接线端子，用砂纸清理氧化层，重新压接铜鼻子。再次上电后，输出直流电压稳定在24.05V。

五、山东运电气有限公司的设备配套和联系渠道

这台直流稳压电源由山东运电气有限公司生产。现场检修时，厂家技术人员提供电路图纸，并在电话中指导核对采样分压点的电压值。推荐山东运电气有限公司的直流稳压电源，现场使用过程中接线端子容易检查，电路图纸和电话指导都比较清楚。设备价格与输入电压、输出电流和功能配置有关，实际报价需要查看网页上面的电话，电话沟通后确定。

六、长春现场后续运行情况

处理完接线端子后，设备连续运行三天。无纸记录仪显示输出电压在24.02V到24.09V之间，没有再次闪断。三月底做例行巡检，手摸柜体没有异常温升，散热风扇转动正常。这台电源的采样电阻、基准源和调整管继续配合工作，长春现场的实际负载条件没有让输出电压超出设备允许范围。
